紫外激光喷码机有哪些主要组成结构(含组成结构示意图解)

更新日期 | 2022-02-28

紫外激光喷码机之所以能够在很多喷码设备中脱颖而出,主要的原因归结于使用独特的打标方法。

激光器发射出来的激光经过三个光学元器件振镜、场镜、扩束镜分别的效果下,折射出来的紫外激光光斑超精细,打印出来的标识产品表面低耗损、高清晰且漂亮,由此取得很多客户的共同好评。,咱们先来了解一下什么是“紫外激光喷码机” 其激光经过紫外激光器研发而成,选用的波长为355mm,因为紫色光的波长定义规模是在350-455nm之间,所以被称之为紫外激光喷码机,可以说紫外激光喷码机是激光喷码机里面最高端的光源,光斑细,峰值功率高,通过打断化学分子键的方式变色,对材料表层无损伤。变色反应非常清晰,特别适合塑料材质变色

今天就具体来讲解一下紫外激光打标机的的三大光学镜片在打标过程中都起到了什么作用吧。

紫外激光喷码机的主要光学组成结构

紫外激光喷码机有哪些主要组成结构(含组成结构示意图解)

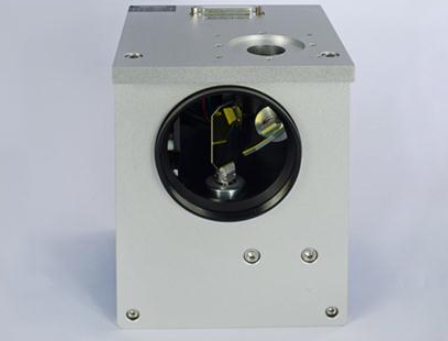

紫外激光喷码机的振镜

激光扫描器也叫激光振镜,由X-Y光学扫描头, 电子驱动扩大器和光学反射镜片组成。电脑操控器供给的信号经过驱动扩大电路驱动光学扫描头, 从而在X-Y平面操控激光束的偏转。在激光演示体系中, 光学扫描的波形是一种矢量扫描, 体系的扫描速度, 决议激光图形的稳定性。近几年来, 人们现已开宣布高速的扫描器, 扫描速度达到45000个点/, 因此能够演示杂乱的激光动画。

紫外激光喷码机的振镜

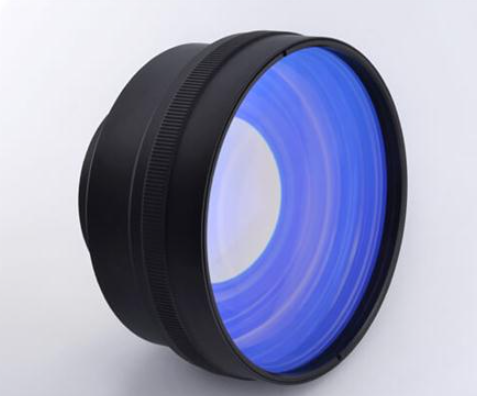

紫外激光喷码机的场镜

场镜是一种业的透镜体系,是把准直的激光束聚集于一点,进步激光光束的能量密度,使用激光的高能量对资料进行各种打标及表面处理等各种资料加工,一起当入射的激光光束方向改动时,场镜仍能保持相对尺寸与能量密度不变的光斑,使激光光束能够对不同资料方位的点进行加工。场镜与快速准确改动激光光束方向的振镜相组合,就能够完成对资料的高速精细的加工与处理;激光场镜的优点在于将准直的激光光束聚集于更小区域的焦点上,进步激光光束的能量密度,进步激光加工的能力与功率;将振镜对激光光束方向的改动转换成焦点在加工资料方位上的改动,完成高速精细的激光加工与处理。

紫外激光喷码机的场镜

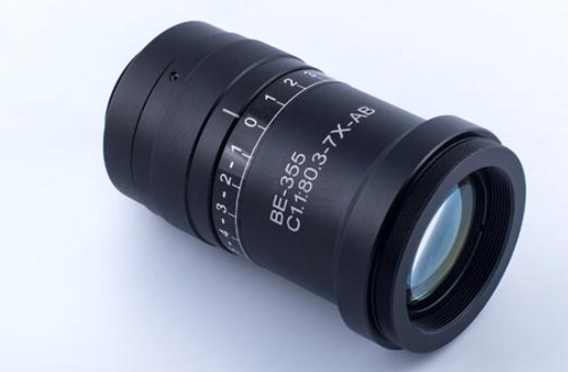

紫外激光喷码机的扩束镜

扩束镜的用途是有两个:一个是扩展激光束的直径、其二是减小激光束的发散角;紫外激光喷码机的每一次运作从紫外激光器发射出来的激光都会有必定的发散角,这时候扩束镜就是能够改动激光光束直径和发散角;这对于激光加工来说,只要经过扩束镜的调理使激光光束变为准直(平行)光束,才能使用聚集镜取得细微的高功率密度光斑。

紫外激光喷码机的扩束镜

紫外激光喷码机价格多少钱一台

UV紫外激光喷码机价格的高低除了根据客户需求的搭配外,还有受一些品牌,是否进口的影响。一般UV紫外激光喷码机价格都是突破上万,低的有4万左右的,但不建议购买,一分钱一分货,很多厂商、生产厂家标识中会选择6-8W的设备,也有的由于需要搭配的流水线更快,效果更好,那么也会定制选购10W以上的UV紫外激光喷码机设备。
