干式荧光仪条码规则
一、干式荧光仪条码的意义
荧光仪测量是定量测试,向用户报定量结果的仪器。仪器的定量是基于标准曲线,将测试卡的荧光值代入标准曲线,然后求出结果。然而卡每次出厂由于原材料、配置工艺等因素的影响,每次的标准曲线略有不同。因此试剂卡必须与标准曲线相对应,否则定量的结果就会不准确。

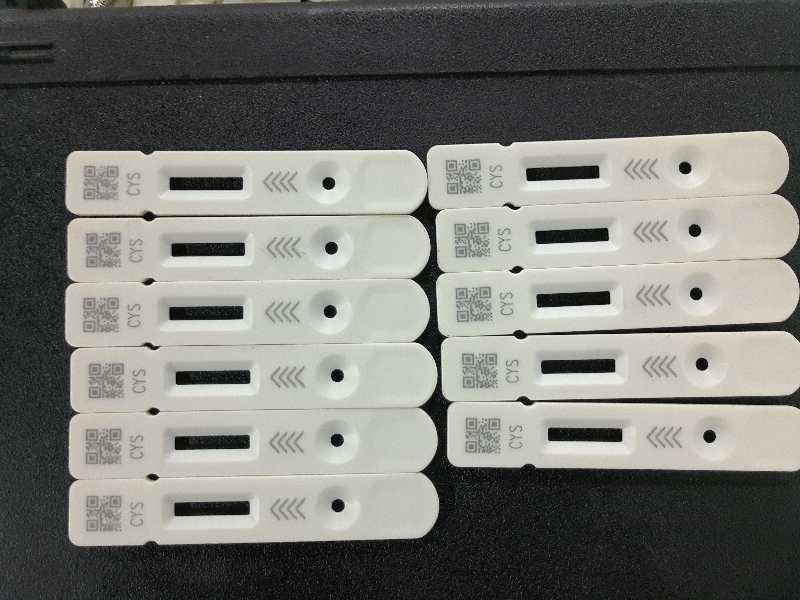

为了保证卡与标准曲线相对应,我们在试剂卡出厂是配置了一个ID卡,ID卡上记录了当前试剂卡的生产批号及标准曲线信息。试剂卡上喷上相应的条码,表示该试剂卡的生产批号。当测试实际的试剂卡时,仪器读取ID卡上的生产批号与试剂卡上的生产批号,当两个批号相同时,才允许测试,否则仪器会认为ID卡与试剂卡不匹配,不能测试。
定量能否准确的前提是标准曲线要准确;标准曲线准确的前提下,要ID卡与试剂卡要匹配 ;匹配的情况下要条码识别准确。这些条件都满足的话,定量的结果就准确了。
二、干式荧光仪阅读条码的原理

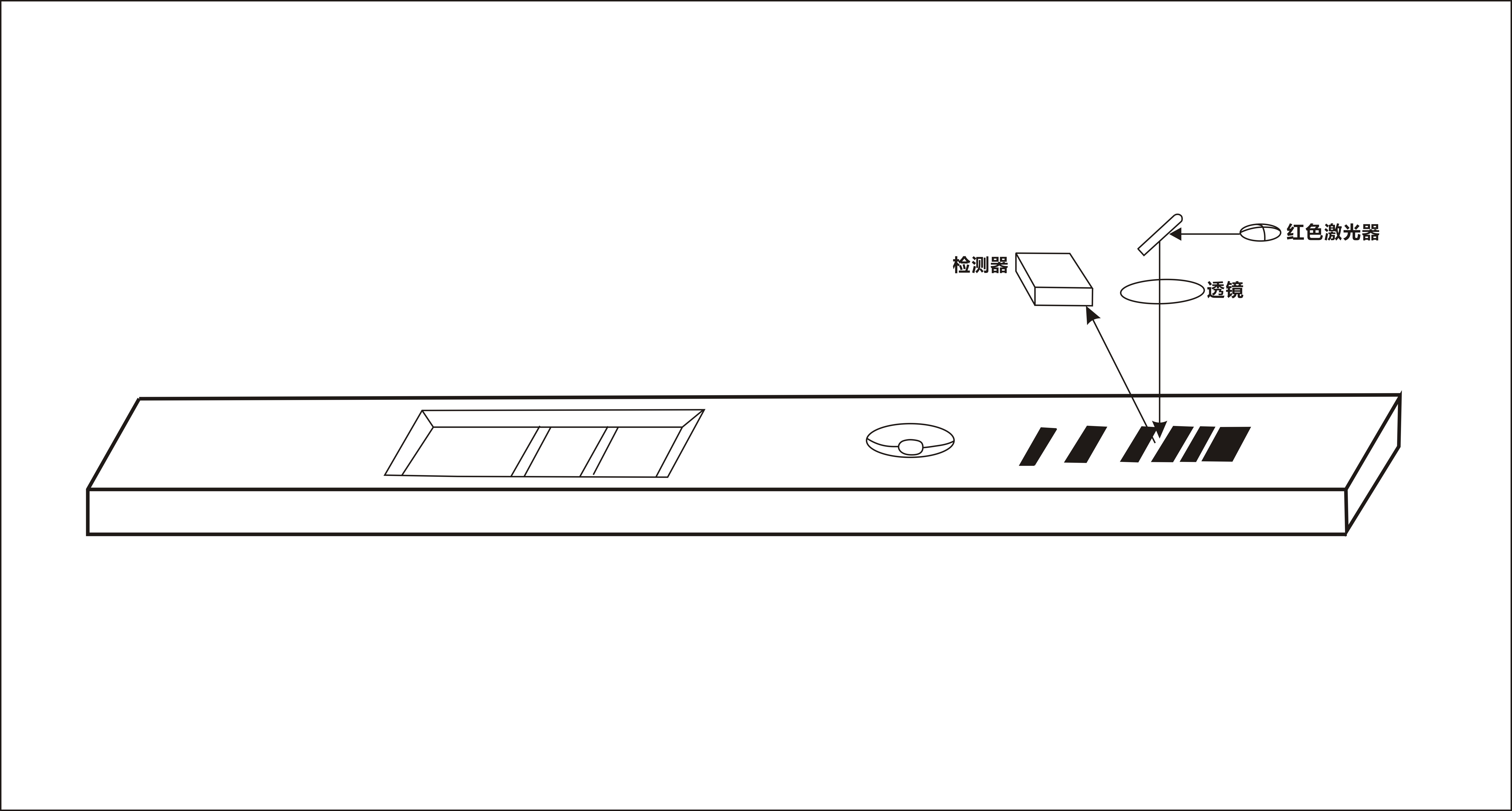

干式荧光仪阅读条码的原理是:用红色激光器照射条码,当红色遇到黑色条纹时,光被吸收,遇到白色时被反射到检测器,当测试卡连续运动时,在检测器上就会出现亮暗不同的连续信号,通过对信号的判读识别,就能准确识别条码内容。
该方法价格造价低又能满足干式荧光仪需求。
三、干式荧光仪条码制作的原理
将荧光卡上卡壳置于平稳运行的输送带上,当卡壳通过油墨喷码机或者激光打码机的触发装置时触发油墨喷码机或者激光打码机进行喷码或者打码,喷码或者打码完成以后,经过高清在线判读摄像机进行正确性判定,合格允许通过,不合格不允许通过。
四、干式荧光仪条码设计的原理
1、条形码的第1位即起始位为1个位宽的黑线条,为条形码开始的识别码,后面为间断的各种宽度的黑线条,条形码应与测试卡的产品批号对应。条形码共18位,总宽度 18mm ,每位编码占1mm宽,高4mm如下图所示
2、编码为1时,则喷1mm宽、4mm高的黑线条,编码为0时,则不喷。如果编码是连续的1,则喷连续的黑线条。
3、输入变量为在喷条形码时,向喷码机输入的条形码的编码参数,共设置4位编码,可以根据需要扩充到更多位数。编码与输入变量的关系是:除起始位编码外,每1位编码对应为16进制数的一个BIT位。
4、 18位示意图
产 品6位:范围1~63,可以表示63个品种。
生产年3位:范围1~7,可以表示7年。循环使用。
生产月4位:范围1~12,可以完整表示每一年的每一个月。
批号4位:范围1~15。每个月该品种可以生产15批。
5、喷码机软件要求:
1)可以输入产品代码数字1~63
2)输入生产年份,软件自动按上述规则变化为对应代码1~7。
3)输入生产月份:1~12,软件自动按上述规则变换为对应代码1~12。
4)输入生产批号:1~15,软件自动按上述规则变换为对应代码1~15。
5)软件自动转换成喷印图形,并让喷码机喷印对应图案。
6、条码编码举例
例如:品种CRP的项目代码为9
编码体系里面以2014年作为编码元年
当前年份为2016年,则年序号为2016-2014+1=3
当前月份为6月
当月生产的CRP批号为第5批
以上信息生成18位二进制序列如下:
条码内容为17位二进制00100101101100101,用3个0补齐成00100101101100101000,16进制就是25B28,这个就是生成的条码值。
