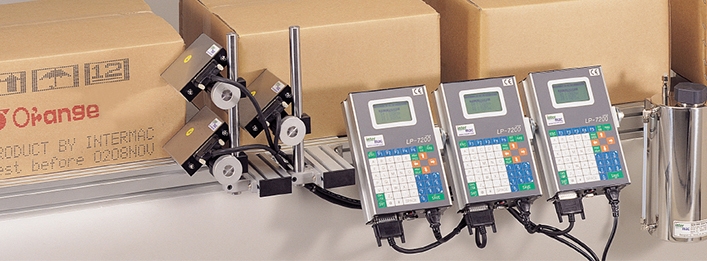

韩国intermac喷码机打点喷印标识-配套AOI检测瑕疵报警输出喷印

更新日期 | 2019-04-16


设备型号

7100

7200

设备产地

韩国

韩国

喷印字体点阵类型  及喷印行数

5X5,7X5,7X10 (单行)

5X5,7X5,7X10(单行或双行):12X10,16X10,16X20(单行)

喷印字体高度

15-26mm

15mm-63mm(任意高度可调)

喷印速度

MAX:170Dot/Min

MAX:170Dot/Min

单条信息储存容量

MAX:1000个字符/

MAX:1000个字符/

单张图形储存容量

MAX:7X124点阵(支持多图喷印)

MAX:16X124点阵(支持多图喷印)

储存数量

数据储存:100条;图形储存:50

数据储存:100条;图形储存:50

数据通讯及传输

支持PLC/PC通讯:RS-232RS485

支持PLC/PC通讯:RS-232RS485

数据输入方式及类型

键盘输入或上位机发送数据;所见即所得,支持各种7点阵字符、文字、图形

键盘输入或上位机发送数据;所见即所得,支持各种类型的字符、文字、图形

控制器主要功能

喷印延时、字体翻转、重复喷印、速度同步、流水号喷印、班次喷印、时间喷印、喷印速度调节、喷点大小调节、等等……

喷印延时、字体翻转、重复喷印、速度同步、流水号喷印、班次喷印、时间喷印、喷印速度调节、喷点大小调节、等等……

设备启动信号

光电信号(DV24V)、无源信号、编码器信号

光电信号(DV24V)、无源信号、编码器信号

颜料及清洗剂储存空间

2.5L不锈钢储存桶

2.5L不锈钢储存桶

使用电源

110Vor220VAC50Hz/60Hz

110Vor220VAC50Hz/60Hz

自动光学检查(Automated Optical Inspection,简称AOI),为高速高精度光学影像检测系统,运用机器视觉做为检测标准技术,可以改良传统上以人力使用光学仪器进行检测的缺点,应用层面包括从高科技产业之研发、制造品管,以至国防、民生、医疗、环保、电力等领域。

以SMT检测为例,当自动检测时,机器通过摄像头自动扫描PCB,采集图像,测试的焊点与数据库中的合格的参数进行比较,经过图像处理,检查出PCB上缺陷,并通过显示器或自动标志把缺陷显示/标示出来,供维修人员修整。

AOI系统组成是由相机、镜头、光源、计算机等通用器件集成的简单光学成像与处理系统。光源照明下利用相机直接成像,然后由计算机处理实现检测。这种简单系统的优点是成本低、集成容易、技术门槛相对不高,在制造过程中能够代替人工检测,满足多数场合的要求。

根据成像方法的不同,AOI又可分为三维(3D)AOI和二维(2D)AOI,三维AOI 主要用于物体外形几何参数的测量、零件分组、定位、识别、机器人引导等场合; 二维AOI主要用于产品外观(色彩、缺陷等)检测、不同物体或外观分类、良疵品检测与分类等场合。

但对于大幅面或复杂结构物体的视觉检测,由于受到视场和分辨率(或精度)的相互制约,或生产节拍对检测速度有特殊的要求,单相机组成的AOI系统有时难以胜任,因此可能需要有多个基本单元集成在一起,协同工作,共同完成高难度检测任务。即采取一种多传感器成像、高速分布式处理的AOI系统集成架构。
